06 Control inteligente de macollas
Centro Inteligente de Macolla Torre. Solución integral para operar, optimizar y acelerar la producción temprana de petróleo en macollas con sistemas de bombeo de cavidad progresiva. Integra control de pozos, distribución de potencia, supervisión y servicios auxiliares en una plataforma compacta y centralizada.
Explorar la solución
menor ocupación de terreno frente al control individual por pozo
sistemas de control de pozo, más 2 de reserva
potencias disponibles por sistema de control de pozo
tensión nominal de alimentación
Alcance
Visión de la solución
El CIMA-T, desarrollado por BCP Group, reúne los principales sistemas de control de pozos, optimización de producción, potencia y servicios auxiliares. Su arquitectura permite supervisar la macolla desde una sola plataforma, con información operativa en tiempo real e históricos para apoyar las decisiones del operador.
El Sistema de Control de Macolla integra las estaciones de pozo, el Centro de Distribución de Potencia y los sistemas auxiliares. La arquitectura modular facilita la incorporación de nuevas tecnologías y capacidades de automatización, tanto en macollas nuevas como existentes.
Explore la plataforma
Explore la distribución y los componentes de la plataforma desde diferentes ángulos.

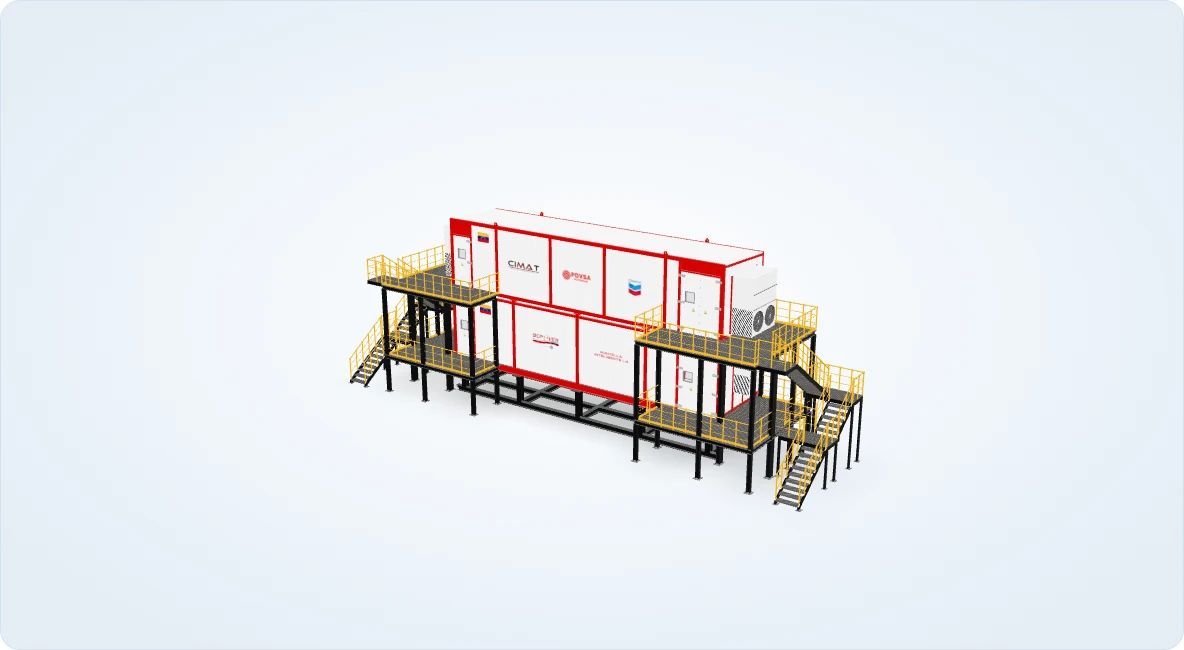

Modelo 3D de referencia de CIMA-T, propiedad de SLACOL S.A.S. Representa una configuración estándar orientativa. La configuración final, sus dimensiones y la distribución de los equipos se definen según las potencias solicitadas y los requerimientos específicos de cada proyecto.
Gire, acerque y descubra cada detalle.
Capacidades
Ingeniería aplicada
El SCM concentra la información de cada estación de pozo, la gestión eléctrica y el control operativo del conjunto de pozos.

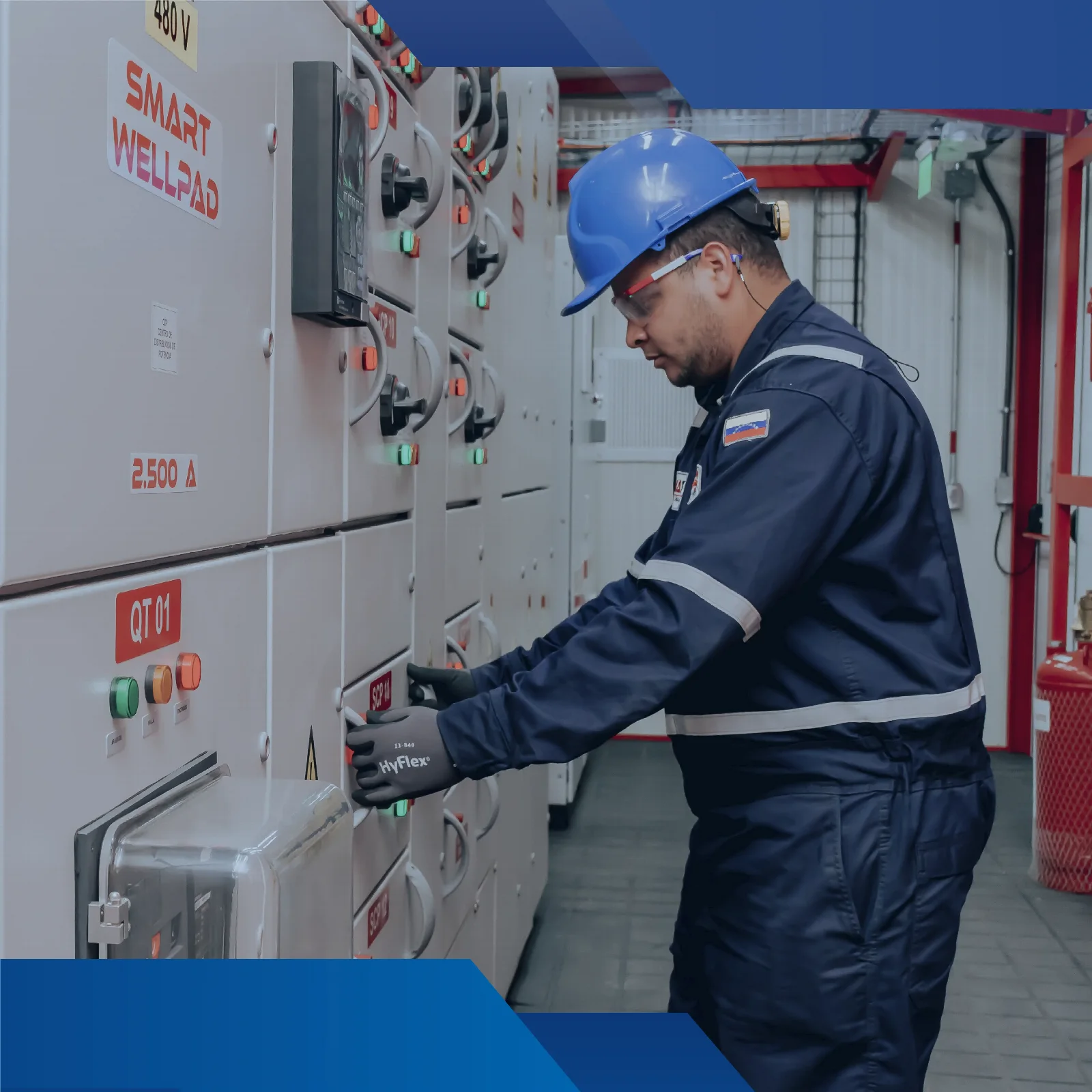

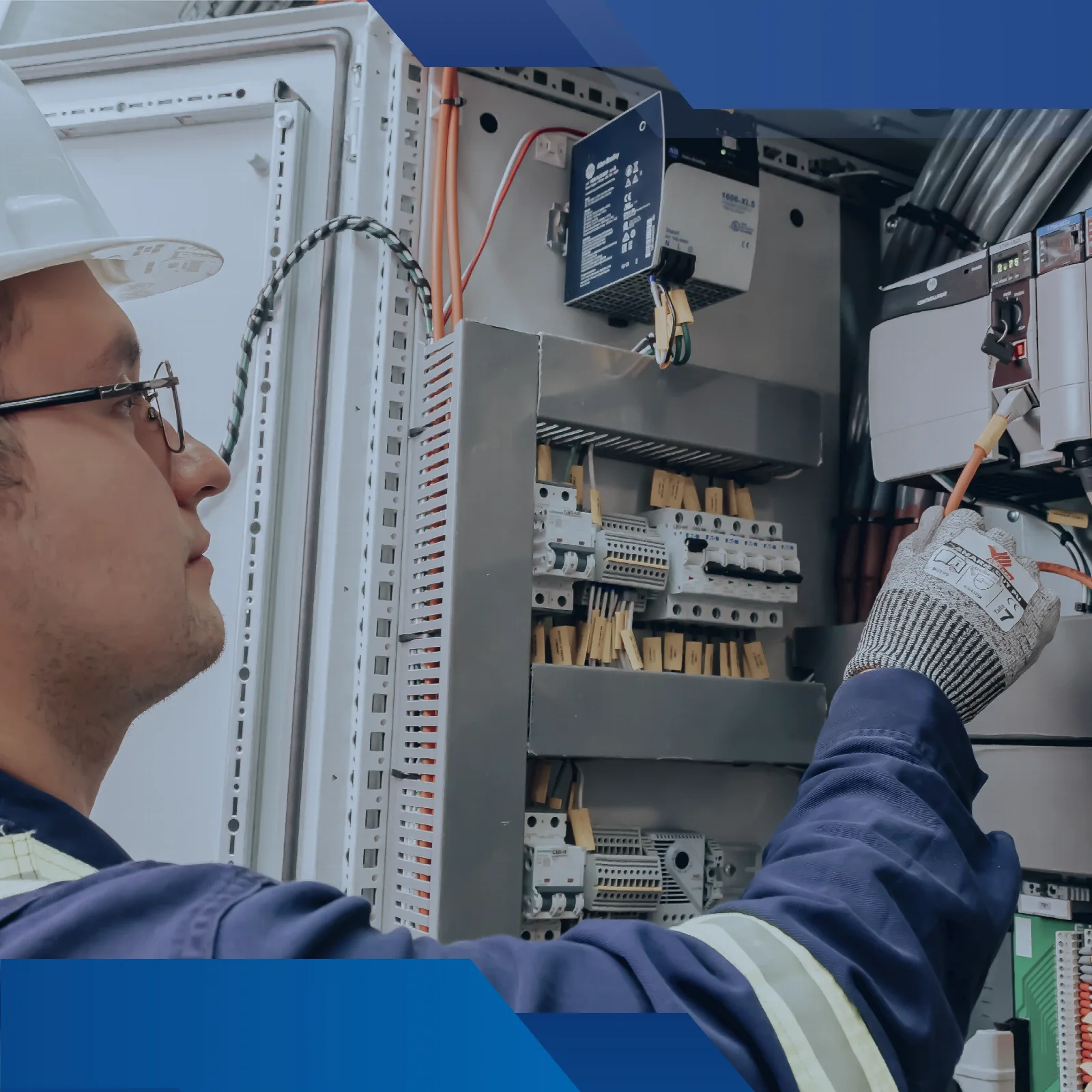

Integra distribución de potencia, variadores de frecuencia y supervisión energética con sistemas de protección y ambiente controlado.

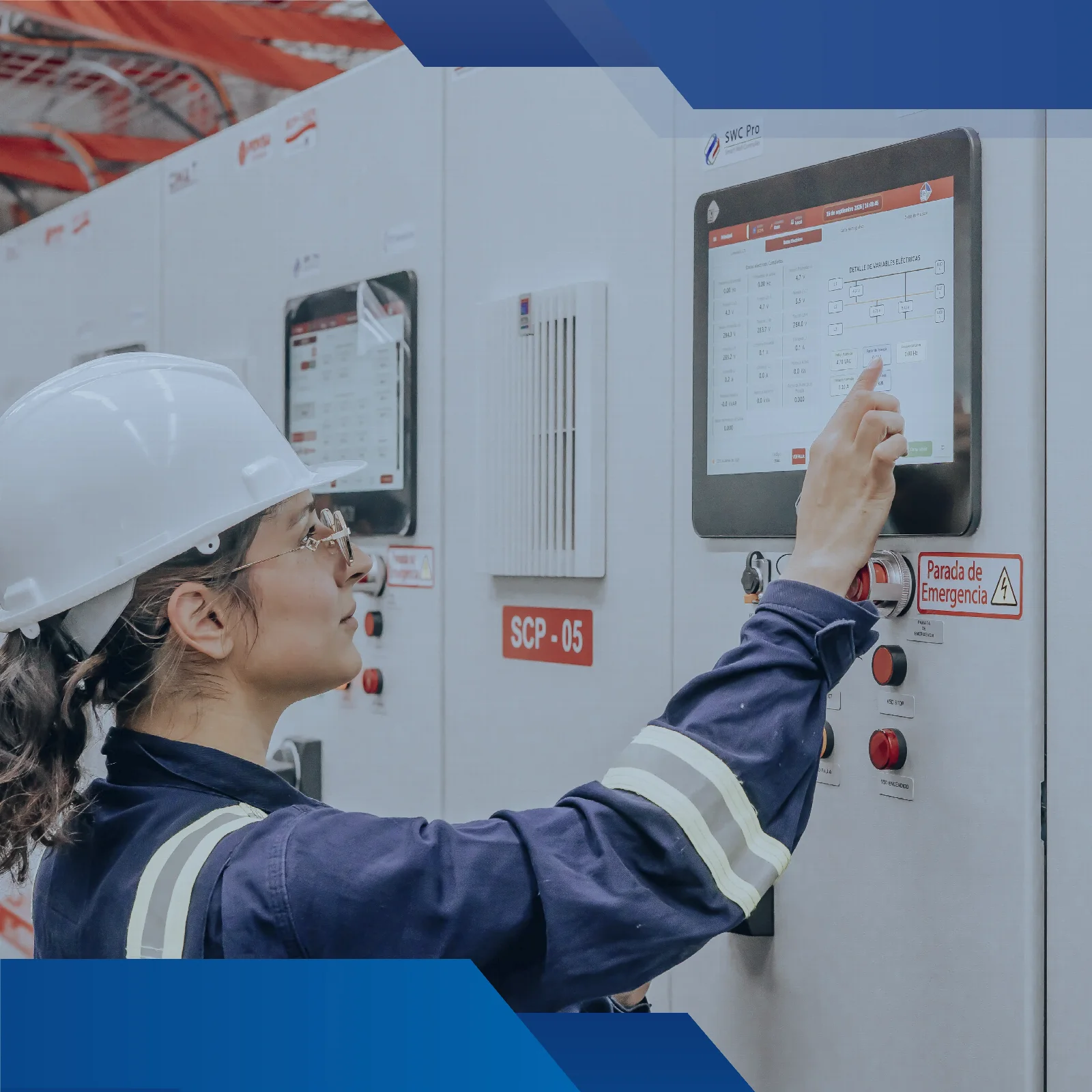

Las funciones de control ajustan variables de operación para apoyar la producción y proteger los equipos de subsuelo.

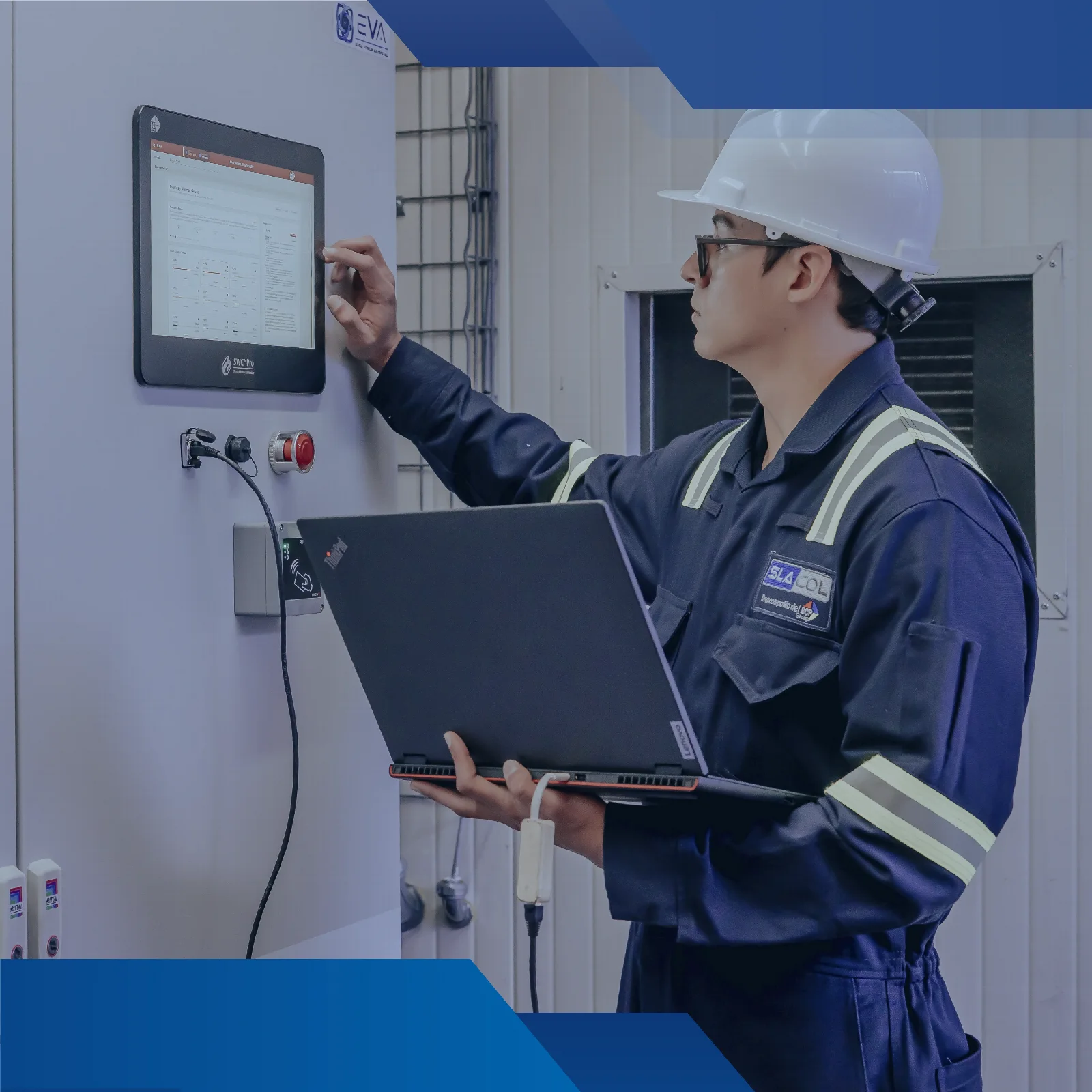

ELISA procesa información histórica y en tiempo real de los pozos, el CDP y los sistemas auxiliares sobre hardware de IA de borde NVIDIA Jetson Orin NX.
03 · Especificaciones
La plataforma ofrece cuatro configuraciones para aplicaciones PCP, con capacidad de distribución de potencia según la potencia de los variadores seleccionados.
alimentación nominal · 3 fases · 60 Hz ± 5 %
potencias disponibles por SCP
corrientes nominales del variador
factor de potencia en todo el rango de velocidad
salida del variador · frecuencia configurable de 0–120 Hz
cerramiento
temperatura de operación
temperatura de almacenamiento
altitud máxima · 3.300 pies
comunicaciones hacia SCADA · Modbus TCP y RTU
Arquitectura modular
| Configuración | Sistemas de control de pozo | Dimensión por nivel | Capacidad CDP |
|---|---|---|---|
| A | 10 + 2 de reserva | 10 × 3,3 m | 1.500–3.000 A |
| B | 14 + 2 de reserva | 12 × 3,3 m | 2.000–3.500 A |
| C | 20 + 2 de reserva | 14 × 3,3 m | 3.000–5.000 A |
| D | 24 + 2 de reserva | 16 × 3,3 m | 3.500–6.000 A |
El SCM dispone de un panel PC industrial de 15 pulgadas, táctil capacitivo Full HD, y almacenamiento SSD de 64 GB. Dispone de 32 GB para el registro de datos y un año de información histórica, con muestreo configurable desde un segundo por muestra.
El gabinete SCM mide 1.600 mm de ancho, 2.000 mm de alto y 600 mm de profundidad. Integra PLC con CPU 1756-L82E, entradas y salidas digitales, señales analógicas de 4–20 mA con HART y módulos dedicados de comunicaciones.
Referencias
Información del portafolio
Los siguientes datos corresponden a la información del catálogo. Su aplicación depende de la configuración del proyecto y de las condiciones de operación; no constituyen una garantía uniforme de desempeño.
menos espacio frente al control individual por pozo
A, B, C y D para diferentes cantidades de SCP
tipo domo para seguridad perimetral e interna
asistencia de diagnóstico y consulta de información operativa
Valor operativo
Conozca la plataforma
SLACOL · Ingeniería especializada
El CIMA-T reúne potencia, automatización, supervisión y servicios auxiliares en una arquitectura modular. Su configuración se selecciona según la cantidad de sistemas de control de pozo, la potencia requerida y las condiciones de operación del proyecto.
Solicitar información o cotizaciónPortafolio integrado
